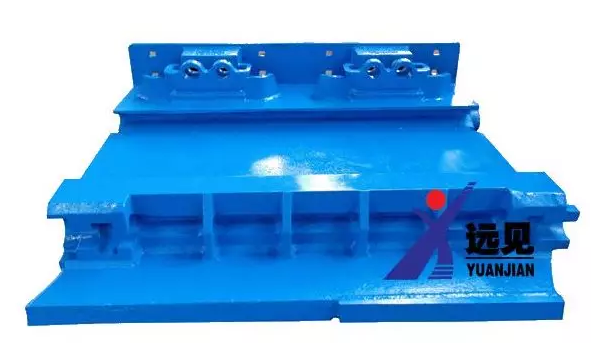

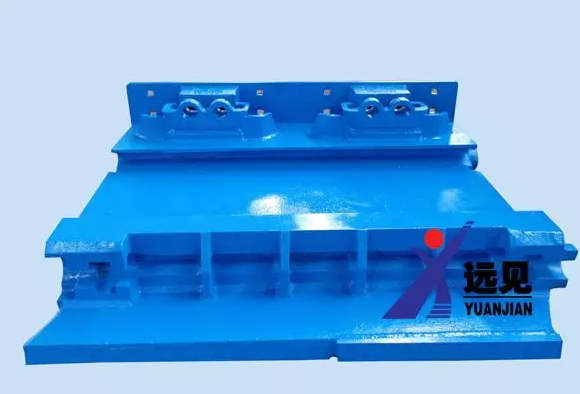

SGZ730型變線抬高槽

適用于綜采SGZ730型刮板輸送機

參數

規格型號：SGZ730型

主要尺寸：長：1500mm

         寬：680mm  厚度：300mm

用途

730系列變線抬高槽一端與刮板輸送機的過渡槽連接，一端與刮板輸送機的中部槽鏈接，其作用是將過渡槽的高度調節到輸送機中部槽的高度，將機頭架、過渡槽的寬度調整為中部槽的寬度。一般通過一整套的變線、抬高槽的調整，來實現整個的調整過程。

結構

山東礦機730系列變線抬高槽是刮板輸送機的機身，由中板、槽幫、封底板、軌座和聯接板等組成，上槽運煤下槽供刮板鏈返程用。

抬高槽分左抬高槽和右連接槽兩種，它們分別用于連接機頭、機尾過渡槽和中部段，起進一步過渡作用，使機頭到中部段過渡更平緩，它們的末端各是一個加長的特殊齒條，以便于機組到機頭或機尾時能行走到位。兩種抬高槽的結構相似，只是它們的抬高方向相對，連接槽的兩邊都是凸沿，以便使中部槽的凹座與機尾過渡槽的凹座連接起來。
